BricsCAD V26
Nuevas capacidades para acelerar el proceso de diseño a producción
Últimas novedades
Novedades en BricsCAD V26
Descubre cómo esta versión ayuda a los usuarios que trabajan en diseño general, fabricación, subcontratación de edificación y topografía. Más de 60 características adicionales para el camino más rápido desde el diseño inicial hasta los planos de producción completos y precisos.
Innovaciones generales en el diseño
Widget Mirar Desde
Herramienta de navegación para seleccionar fácilmente la posición deseada en el cubo y reposicionar dinámicamente una vista preestablecida.
Cuadro de diálogo mensaje de notificación
Notificaciones consistentes, que ofrecen una ventana emergente simple y clara para advertencias y actualizaciones en el producto.
Proceso de inicio de sesión para la autenticación de análisis
Inicio de sesión uniforme para una autenticación simplificada del navegador y coherencia entre herramientas.

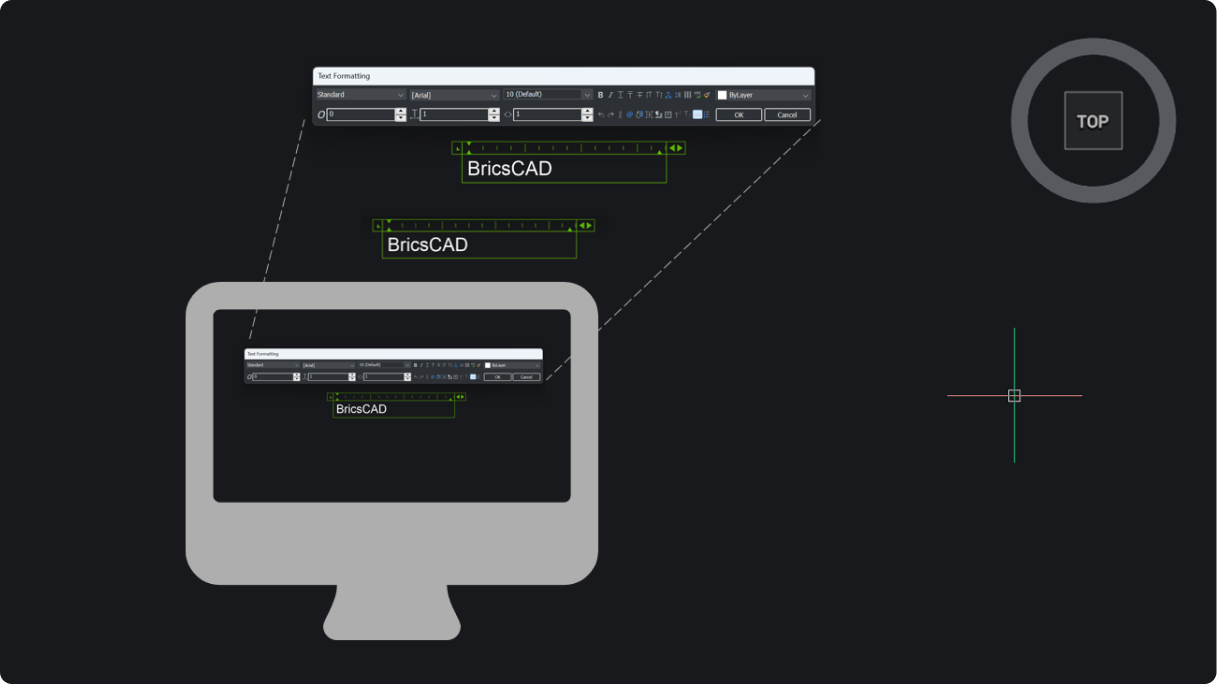

Escala y precisión de la pantalla
El texto, los paneles y los diálogos ahora escalan con mayor precisión, con mayor soporte para escalado fraccionado y configuraciones de monitores diversas.

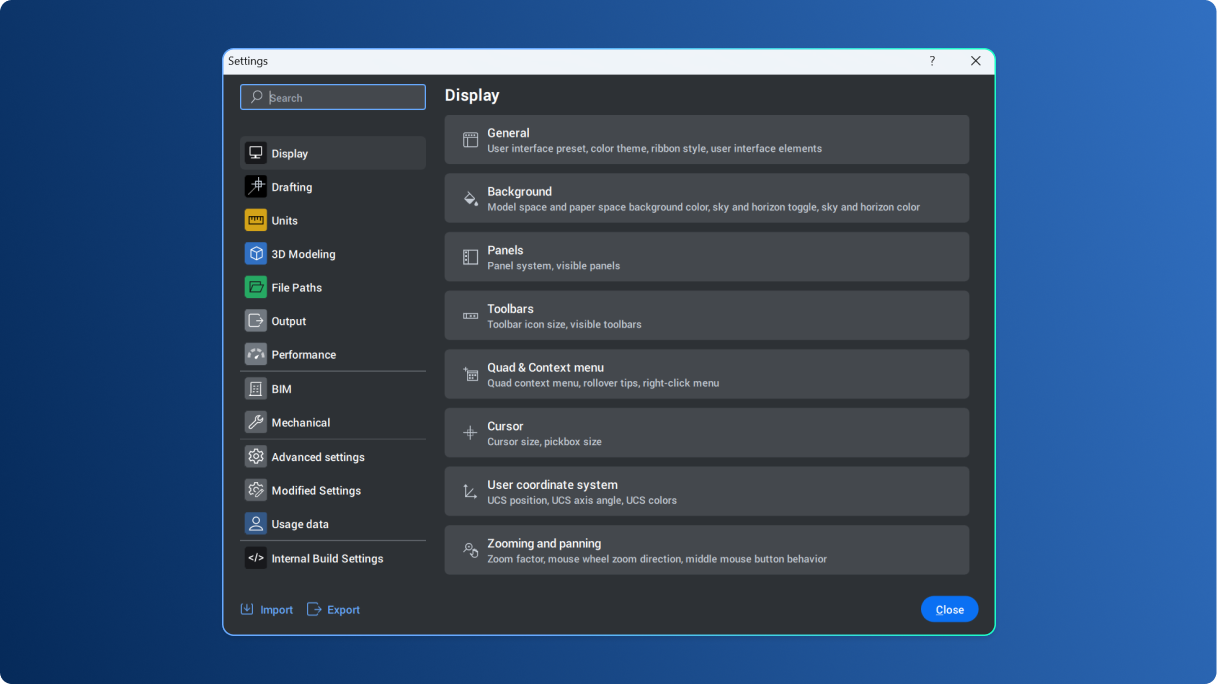

Personalizaciones para el cuadro de diálogo Configuración
Proceso intuitivo y fácil para configurar y personalizar BricsCAD a través del cuadro de diálogo Configuración.

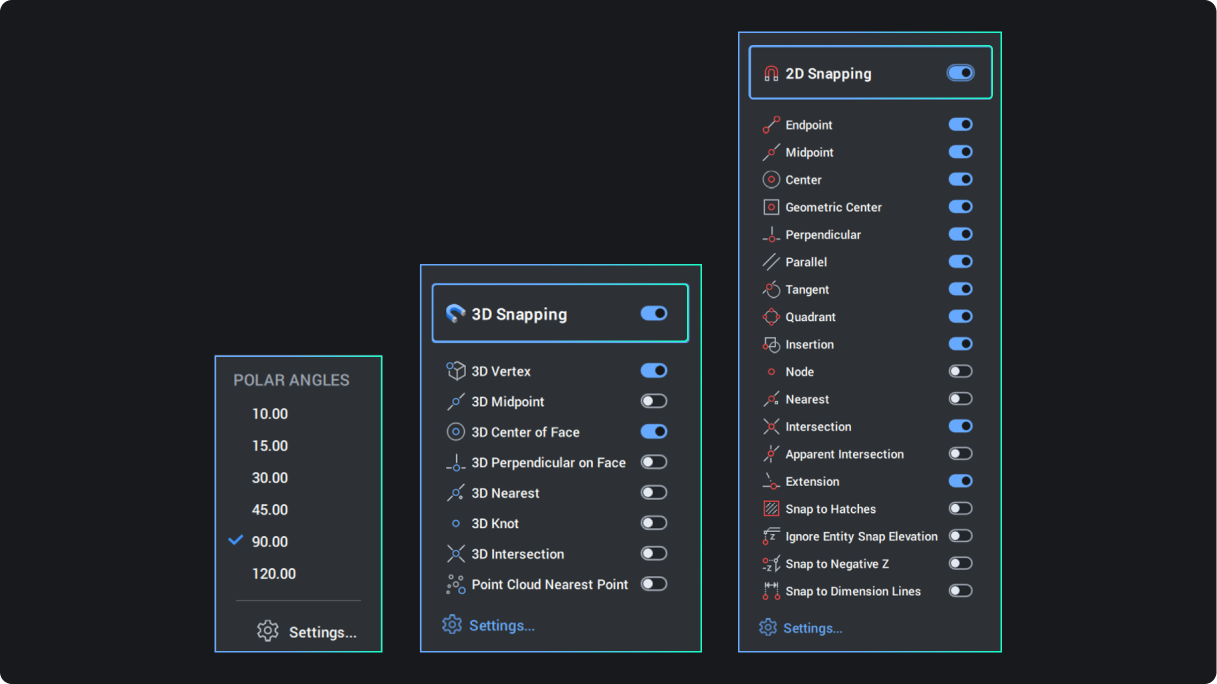

Contraste de color ajustado en la interfaz de usuario
El texto y los gráficos de la interfaz en BricsCAD ahora ofrecen una mejor visibilidad.
Importación y creación de archivos
Creación de bloques dinámicos
Cree bloques dinámicos dentro de BricsCAD (disponible solo para usuarios fuera de los Estados Unidos).
Empalme y chaflán para todos los bordes de componentes
Se puede aplicar empalme o chaflán a todos los bordes de un sólido 3D seleccionado con un solo clic cuando se selecciona la opción de sólido.
Dibujo de unidades a través de la línea de comando
Cambia las unidades de dibujo y los ajustes relacionados, como la escala y precisión de inserción, a través de la línea de comandos (-DWGUNITS).
Empuñaduras de control 3D con manipulación sólida
Ajusta el tamaño y la forma de sólidos y polisólidos primitivos con agarres de manipulación 3D para una edición libre rápida.
Plano a través de la línea de comandos
Cree una representación de bloques 2D de geometría sólida 3D basada en la vista actual, a través de la línea de comandos o en un script desatendido (-GEOPLANA).
Exclusividad de BricsCAD
Creación de bloques a partir del plano de sección
Genere un bloque de sección 2D a partir de un plano de sección de un modelo 3D, ya sea a través de la línea de comandos o en un script desatendido (-PLANOSECCIONABLOQUE).
Exclusividad de BricsCAD
Gestión centralizada de nubes de puntos
Importa, edita y gestiona nubes de puntos con miniaturas y busca para acceder rápido al conjunto de datos.
Exclusividad de BricsCAD
Vértices inversos de geometría seleccionada
Invierte la dirección de líneas, polilíneas, splines y hélices, facilitando la lectura del texto donde la direccionalidad importa.
Parches para fijar caras de modelo abiertas
Repare los límites abiertos de las superficies con control de continuidad para crear sólidos a partir de datos de malla (SURFPATCH).
Optimización y edición
Detección de interferencias
Interfaz intuitiva para aplicar filtros, consultar datos y gestionar resultados. Inspecciona y elimina interferencias aislándolas en el espacio del modelo.
Precisión y control del plano de sección
Mayor precisión al seccionar modelos con empuñaduras ajustables. Cambia el tipo de sección y la profundidad desde el panel de propiedades.
Modificaciones a los atributos
Las posiciones, orientaciones y cambios de propiedades de atributos se sincronizan automáticamente cuando se modifican parámetros relacionados.
Blockify en el cuadro de diálogo Crear definición de bloque
Ejecute Blockify dentro del cuadro de diálogo crear definición de bloque. Cree nuevas definiciones de bloques y compruebe si hay bloques existentes disponibles para su reutilización.
Exclusividad de BricsCAD
Agrupación de símbolos de restricciones geométricas 2D
Agrupe símbolos para aumentar el rendimiento y la claridad en dibujos complejos.
Exclusividad de BricsCAD
Esquema para el modo renderizado
Resalta la forma exterior de las nubes de puntos con el nuevo filtro Outline para una visualización más clara y nítida.
Exclusividad de BricsCADDetalle y anotación
Vista de corte de sección
Vea una sección cortada de un modelo 3D dentro de un contorno especificado con un grosor editable y una posición de desplazamiento.
Visibilidad en plano de vista de sección
Capacidad para activar o desactivar los planos de sección de pantalla dentro de la vista de modelo 3D según el tipo de sección.
Medida de geometría para 2D y 3D
Mide distancias, radios, ángulos, áreas y volúmenes 2D y 3D (MEASUREGEOM). Los resultados aparecen en el símbolo del prompt y en la descripción dinámica.
Empuñaduras de sección 3D para controles visuales avanzados
Más fácil de manipular dinámicamente cortes de sección a través de sólidos 3D.
Ver generación de modelos base
Continúe trabajando mientras genera vistas de dibujo adicionales.
Trazado polilineal 2D sobre nubes de puntos
Traza fácilmente polilíneas sobre nubes de puntos con un clic por segmento para un trabajo rápido y preciso (POINTCLOUDTRACE).
Exclusividad de BricsCAD
